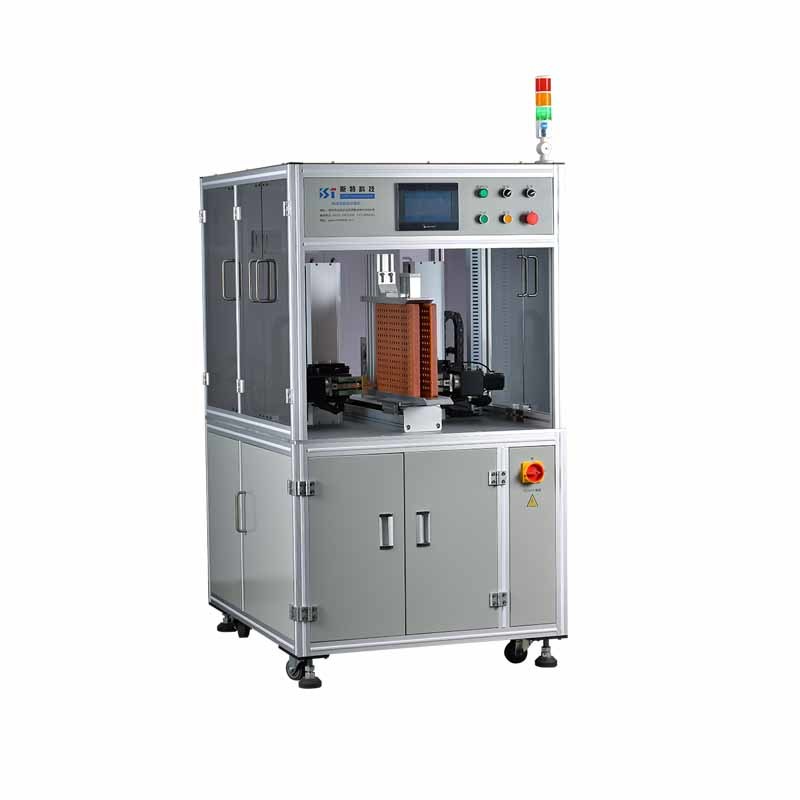

双面电池组自动点焊机
1/1
浏览量:
1000

双面电池组自动点焊机

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
1
产品描述
产品参数



设备简介

适用于电动车电池组、汽车电池模块、平衡车电池组、滑板车电池组、移动电源、启动电池组模块、电动工具电池组、笔记本电池组等各种电池组合!





功能特点

1支持断点启动,支持自动启动及手动启动模式转换。



2编程简单,支持任一点位编程和阵列编程,可实现跳空点焊,单点,双点模式快速切换,点焊路径优化,提高效率,本地磁盘可存编程文件 99 组USB接口可图形导入



3、点焊头以两个焊针的中心点为圆心,角度连续可调,适合各种异型开叉连接片的点焊。



4、系统分为操作员、管理员、超级用户等进入画面,方便对焊机使用、管理和维护。



5、采用逆变直流焊接电源,性能稳定,焊接速度快捷,恒流工作模式,消除长时间焊接电流不稳定因素。



6自带焊接电流监控系统,可以实时监控焊接电流。



7、点焊电源有虚焊报警功能,能直接通信运动控制器可记录虚焊位置,焊针更换预报提醒



8焊接效率是人工 8 倍左右、稳定性高、省人工、省时间成本



技术参数

输入电压

单相200-240VAC 士10% 50/60HZ

Z1轴行程

0-350mm(可定制)

Z2轴行程

0-350mm(可定制)

Y轴行程

0-420mm(可定制)

W转角

0-180

焊接速度

0.5秒/点;3000-3600PCS/小时

电机传动最大速度

1500mm/s

最大装载电芯(18650)

300pcs

可储存文件组数

99

操作系统

运动控制器+人机画面

传动方式

主轴闭环电机+丝杆+线性导轨

点焊机头

东凌伺服电机

角度调整

步进电机

焊接镍带厚度

0.1mm-0.3mm;

0.2mm以上开叉打凸点

外型尺寸(mm)

1080L*900W*1600H

重复定位精度

±0.02mm



整机参数电源参数

1.设备电源:200-240VAC 50/60HZ

3Phase AC380V士10% 50/60Hz



2.设备重量:200 KG;



3.外型尺寸:1080mm(长)*900mm(宽)*1600mm(高)



4.使用环境:

4.1 请避免在高温、高湿、有震动或冲击、金属粉末、焊接飞溅较多的场所使用本设备,注意设备周围环境温度的控制;

4.2 设备必须接地线且与人员接地线分开。

5.设备使用寿命 :5年以上。

6.焊接电源技术参数:

机型

IST-5000

输入电源(V)

3Phase AC380V士10% 50/60Hz /

单相200-240VAC 士10% 50/60HZ

输出电流(A)

5000A

空载电压(V)

10.8

控制方式

定电流控制

冷却方式

强制空冷

焊接条件

8

重量(Kg)

30.3

外形尺寸(W×H×D)

270×330×465

变压器尺寸(W×H×D)

180×270×330

0.15-0.25mm的镍片焊接
