产品描述

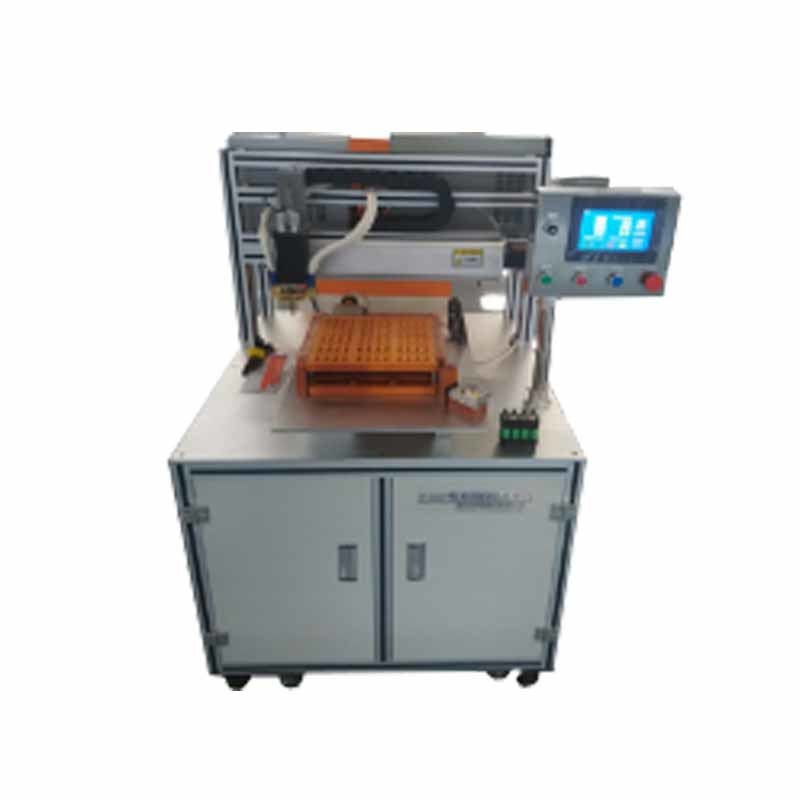

设备简介
适用于电动车电池组、路灯电池组、汽车电池模块、平衡车电池组、滑板车电池组、移动电源、启动电池组模块、电动工具电池组、笔记本电池组等，各类电子产品等各种电池组合！
功能特点
1.支持断点启动，支持自动启动及手动启动模式转换。
2.编程简单，支持任一点位编程和阵列编程，可实现跳空点焊，单点，双点，三点模式快速切换，点焊路径优化，提高效率，本地磁盘可存编程文件 99 组，USB接口可图形导入。
3.点焊电源有虚焊报警功能，能直接通信运动控制器可记录虚焊位置，焊针更换预报提醒。
4.自带焊接电流监控系统，可以实时监控焊接电流。
5.焊接效率是人工4倍左右、稳定性高、省人工、省时间成本.
技术参数
|
Y轴行程 |
400mm（可定制） |
|
X轴行程 |
500mm（可定制） |
|
最大点焊速率 |
0.5S/点；1500-1800PCS/小时 |
|
电机传动最大速度 |
1000mm/S |
|
最大装载电芯（18650） |
约500pcs（20*25） |
|
可储存文件组数 |
99组 |
|
操作系统 |
嵌入式系统+人机画面 |
|
传动方式 |
丝杆+精密线性导轨 |
|
驱动方式 |
混合伺服电机 |
|
冷却方式 |
水冷/风冷(可选) |
|
焊接镍带厚度 |
0.1mm-0.3mm，0.2mm以上需要开叉打凸点 |
|
外型尺寸 |
900L*1000W*1600H |
|
重复定位精度 |
±0.02mm |
|
水平承载重量 |
15KG（依据客户要求） |
整机参数
1.设备电源：单相~AC220V±10% 50/60Hz；
2.设备重量：180 KG；
3.外型尺寸：900mm（长）*1000mm（宽）*1600mm（高）；
4.使用环境：
4.1 请避免在高温、高湿、有震动或冲击、金属粉末、焊接飞溅较多的场所使用本设备，注意设备周围环境温度的控制；
4.2 设备必须接地线且与人员接地线分开。
5.设备使用寿命 ：5年以上。
6.焊接电源技术参数：
|
机型 |
IST-5000 |
||
|
输入电源(V) |
AC220V±10% 50/60Hz |
||
|
输出电流(A) |
5000A |
空载电压(V) |
10.8 |
|
控制方式 |
定电流控制 |
冷却方式 |
强制空冷 |
|
焊接条件 |
8 |
重量(Kg) |
30.3 |
|
外形尺寸(W×H×D) |
270×330×465 |
||
|
变压器尺寸(W×H×D) |
180×270×330 |
||
|
用 途 |
0.15-0.30的镍片焊接 |
||
