产品描述
一、项目名称：龙门式逆变直流点焊机
二、型号：IST-8000 (附图)
IST-8000系列中频电阻焊机控制器是深圳市斯特科技有限公司优质产品之一，采用微型计算机控制，故能获得精确的控制量，且带有工作参数设定，具有记忆功能。设置操作简便、性能优异、故障率低、坚固耐用。
三、IST逆变直流点焊机主要特点
IST-8000系列中频焊机控制器，是一种以DSP芯片作为主控单元的点焊机同步控制器。该系列控制器主要功能特点如下：
l 32组焊接规范存储：焊接时可以进行更加灵活的选择和控制。
l 可设定预热电流，焊接电流和回火电流，有效地解决了焊接过程中产生的喷溅和焊接结束后工件的淬火问题。三个放电脉冲可单独或任意组合使用。
l 具有电流缓升/缓降功能：使用缓升/缓降功能可以避免焊接时产生喷溅，满足特殊材料焊接要求。
l 计数功能：具有计数功能，可以对焊接次数进行统计，使用此功能，可方便地了解工作效率。
l 具有单点/连续/缝焊焊接功能
l 节能：三相电源输入，整流逆变后中频1000Hz输出，工作频率高，变压器损耗小，节能效果明显。
l 安装使用方便：中频逆变焊机所使用的变压器相比工频的，体积大大减小，整体设备轻巧，安装使用方便。
l 故障诊断和自动保护功能：在工作过程中，控制器如检测到情况异常，会自动关闭输出并友情提示。
l 通讯及BCD码控制功能：可外接工控机、PLC等设备，实现远程控制自动化管理，提高工作效率。
l 可扩展性：采用德国博世技术通过本公司各种扩展模块组合可形成：
1：远程监控
2：实时数据反馈
3：可编程输入、输出
4：人机对话操作无线联接
四、电源基本参数：
|
控 制 功 能 |
|
|
控制模式 |
一脚踏二气阀 |
|
功能选择 |
调整/焊接 |
|
规范存储数量 |
32组 |
|
时 间 控 制 |
|
|
预压时间 |
0-9999 ms |
|
加压时间 |
0-9999 ms |
|
缓升时间 |
0-9999 ms |
|
焊接1时间 |
0-9999 ms |
|
冷却时间 |
0-9999 ms |
|
焊接2时间 |
0-9999 ms |
|
冷却时间 |
0-9999 ms |
|
焊接3时间 |
0-9999 ms |
|
缓降时间 |
0-9999 ms |
|
冷却时间 |
0-9999 ms |
|
保压时间 |
0-9999 ms |
|
休止时间 |
0-9999 ms |
|
热量控制 |
|
|
热量1 |
0-999 |
|
热量2 |
0-999 |
|
热量3 |
0-999 |
|
焊接电流 |
0-400 |
|
焊接电压 |
预留 |
|
装配参数 |
|
|
工作电压 |
3相4线制AC380V±10% 50Hz |
|
输出电压 |
单相PWM 输出 500V |
|
输出电流 |
额定持续输出最大电流800A |
|
冷却方式 |
强制风冷+水冷 |
|
气阀电源 |
直流24V±10% 电流<150mA |
|
环境温度 |
-10℃~55℃ |
|
相对湿度 |
80%以下 |
|
外壳尺寸 |
360mm ×230mm ×600mm |
五、工作台参数
1.焊接输入电源：三相 AC380V±10% 50/60Hz;
2.变压器最高电压：30V;
3.最大电流输出：8000A;
4.平行镍带焊接厚度：0.05~0.2mm;
5.凸点镍片焊接厚度：0.2~0.5mm;
6.焊头高度调节范围：50-150mm;
7.电池组移动平台范围：(X方向：250mm Y方向:500mm);
8.设备气压：0.2～0.7Mpa;
9.设备重量：50 KG;
10.外型尺寸：920mm(长)*600mm(宽)*1300mm(高)。

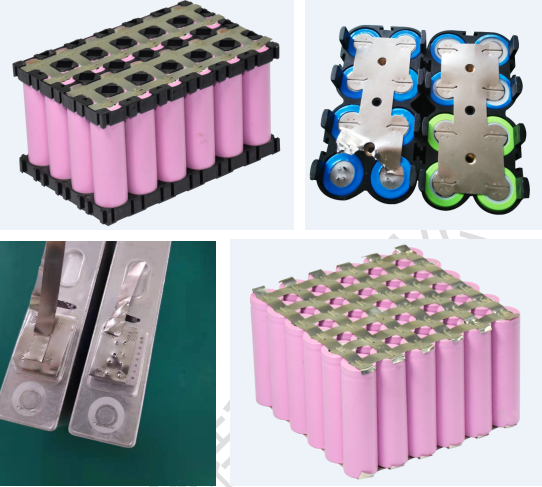

六、电池组焊接图例
